Thiết bị phụ trợ cho dây chuyền sản xuất tấm panel: Những gì bạn cần

Dây chuyền sản xuất bảng điều khiển bao gồm những thiết bị phụ trợ nào

Dây chuyền sản xuất tấm cho tấm composite kim loại, tấm nhôm composite (ACP) và tấm composite nhôm tổ ong thường được tổ chức thành ba nhóm chức năng: thiết bị chuẩn bị vật liệu, thiết bị tạo hình và liên kết, và thiết bị hoàn thiện hoặc xử lý. Thiết bị phụ trợ cho cấu hình dây chuyền sản xuất bảng điều khiển nằm trên cả ba nhóm thay vì ở một vị trí duy nhất, đó là lý do tại sao người mua đôi khi đánh giá thấp số lượng máy hỗ trợ mà một dây chuyền hoàn chỉnh thực sự cần. Ví dụ, máy san phẳng ba con lăn sẽ điều chỉnh độ cong của cuộn dây trước khi vật liệu bước vào giai đoạn cán hoặc phủ, trong khi máy cán sẽ nén và làm phẳng tấm composite sau khi liên kết. Máy trộn khô chuẩn bị vật liệu lõi như bột khoáng hoặc hợp chất polyetylen trước khi ép đùn hoặc ép lớp, và khuôn chữ T định hình vật liệu lõi nóng chảy thành tấm phẳng liên tục trong quá trình sản xuất lõi ép đùn. Máy tráng phủ áp dụng các lớp phủ bảo vệ hoặc trang trí như PVDF hoặc màng polyester cho lớp vỏ nhôm, máy tách ACP tách các lớp liên kết để kiểm tra chất lượng hoặc quy trình tái chế, bệ nâng hỗ trợ xử lý vật liệu thẳng đứng an toàn giữa các giai đoạn và bộ trao đổi bộ lọc tự động giữ cho dòng polymer nóng chảy sạch trong quá trình ép đùn liên tục mà không dừng dây chuyền. Hiểu cách các máy này liên hệ với nhau là bước đầu tiên hướng tới việc xác định một dây chuyền sản xuất bảng điều khiển cân bằng và khả thi.

Điều đáng chú ý là không phải dây chuyền sản xuất tấm nền nào cũng sử dụng đủ 8 loại nêu trên. Ví dụ, một dây chuyền dành riêng cho các tấm composite nhiều lớp sử dụng cuộn nhôm phủ sẵn có thể không yêu cầu máy phủ riêng, trong khi một dây chuyền được chế tạo hoàn toàn dựa trên sản xuất lõi dựa trên ép đùn sẽ chú trọng hơn vào khuôn chữ T và bộ trao đổi bộ lọc tự động hơn là trên máy tách lớp ACP, thường được sử dụng để kiểm tra chất lượng và tái xử lý hơn là tạo hình thông thường. Điều vẫn nhất quán trong hầu hết các cấu hình là logic cơ bản rằng thiết bị chuẩn bị vật liệu phải cấp liệu cho thiết bị tạo hình với tốc độ phù hợp và thiết bị tạo hình phải lần lượt cấp liệu cho thiết bị xử lý và hoàn thiện mà không tạo bản sao lưu ở hai đầu dây chuyền. Các nhà sản xuất và nhà bán buôn lên kế hoạch cho dây chuyền sản xuất bảng điều khiển mới hoặc đánh giá thiết bị để nâng cấp dây chuyền sản xuất bảng điều khiển, thường bắt đầu bằng cách sắp xếp hỗn hợp sản phẩm dự định của họ dựa trên danh sách thiết bị này, vì loại bảng mục tiêu cuối cùng sẽ xác định máy phụ trợ nào là thiết yếu và có thể bổ sung sau khi khối lượng sản xuất tăng lên.

Mô hình nhu cầu toàn cầu đằng sau đầu tư dây chuyền sản xuất bảng điều khiển

Trước khi xem xét các máy phụ trợ riêng lẻ, cần hiểu rõ nhu cầu toàn cầu về tấm nhôm composite tập trung ở đâu, bởi vì nhu cầu đó cuối cùng sẽ định hình số lượng thiết bị hỗ trợ mà người vận hành dây chuyền sản xuất tấm nhôm cần lắp đặt. Nhu cầu trong khu vực không được phân bổ đồng đều và hoạt động xây dựng ở các khu vực đang phát triển nhanh gây áp lực lên năng lực sản xuất khác với các thị trường trưởng thành, theo định hướng thay thế. Dây chuyền sản xuất dành cho thị trường xuất khẩu số lượng lớn thường được chỉ định với nhiều thiết bị phụ trợ dư thừa hơn, chẳng hạn như bệ nâng thứ hai hoặc bộ trao đổi bộ lọc tự động bổ sung, so với dây chuyền được chế tạo chủ yếu cho các đơn hàng nội địa nhỏ hơn. Biểu đồ dưới đây phân tích doanh thu của tấm nhôm composite hiện đang tập trung trên cơ sở khu vực, sử dụng nghiên cứu thị trường được công bố làm điểm tham chiếu thay vì ước tính nội bộ.

Theo Grand View Research, Châu Á Thái Bình Dương chiếm 40,8% doanh thu tấm nhôm tổng hợp toàn cầu vào năm 2024 , thị phần khu vực lớn nhất, tiếp theo là Bắc Mỹ ở 26,8% , còn lại khoảng 32,4% lan rộng khắp châu Âu và các khu vực khác cộng lại. Việc phân phối này quan trọng đối với bất kỳ ai chỉ định thiết bị phụ trợ cho các dự án dây chuyền sản xuất tấm nền, bởi vì một cơ sở cung cấp cho thị trường Châu Á Thái Bình Dương thường dự kiến ​​sẽ hoạt động với công suất liên tục cao hơn và do đó được hưởng lợi từ thiết bị phụ trợ được cấu hình để có thời gian ngừng hoạt động tối thiểu, chẳng hạn như bộ trao đổi bộ lọc tự động cho phép thay đổi bộ lọc mà không cần dừng quá trình ép đùn. Dữ liệu GVR tương tự cho thấy phân khúc xây dựng chiếm khoảng 54% tổng doanh thu ứng dụng ACP vào năm 2024, có nghĩa là phần lớn nhu cầu đằng sau sự phân chia khu vực này gắn liền với các dự án mặt tiền, tấm ốp, trần và tấm tường thay vì các ứng dụng biển báo hoặc giao thông nhỏ hơn. Các cơ sở phục vụ nhu cầu cấp độ xây dựng thường cần hiệu suất san lấp mặt bằng và cán phẳng nhất quán, vì các tấm mặt tiền được kiểm tra trực quan ở cự ly gần và bất kỳ sự thay đổi độ gợn sóng hoặc độ dày nào cũng dễ nhận thấy hơn nhiều so với tấm được sử dụng cho biển báo tạm thời. Một máy san phẳng ba con lăn được đặt phía trước giai đoạn liên kết sẽ giải quyết trực tiếp yêu cầu này bằng cách giảm bộ nhớ cuộn dây và độ gợn sóng bề mặt trước khi lớp vỏ nhôm đến máy ép màng. Sau đó, các lớp phủ và cán lịch được đặt ở vị trí muộn hơn trong dây chuyền sẽ củng cố tính nhất quán này bằng cách áp dụng lớp hoàn thiện bề mặt đồng nhất và kiểm soát độ dày tấm cuối cùng trong phạm vi dung sai hẹp. Đối với các nhà sản xuất đang đánh giá xem nên đầu tư vào đâu trước tiên, dữ liệu ứng dụng và khu vực này cho thấy rằng thiết bị san lấp mặt bằng, sơn phủ và cán láng đáng được quan tâm sớm vì chúng ảnh hưởng trực tiếp nhất đến chất lượng hoàn thiện mà người mua cấp công trình xem xét kỹ lưỡng. Nó cũng giải thích tại sao nhiều nhà sản xuất coi thiết bị phụ trợ cho việc lập kế hoạch dây chuyền sản xuất tấm nền là một phần cốt lõi của thiết kế dây chuyền chứ không phải là việc mua thứ cấp được quyết định sau khi máy ép chính hoặc máy ép màng đã được chọn. Các nhà sản xuất và nhà bán buôn cung cấp cho thị trường xuất khẩu nói riêng có xu hướng ưu tiên thiết bị phụ trợ giúp giảm thời gian ngừng hoạt động ngoài kế hoạch, vì sự chậm trễ vận chuyển do ngừng hoạt động trên các tuyến quốc tế dài sẽ tốn kém hơn so với các tuyến nội địa ngắn hơn.

Quỹ đạo tăng trưởng thị trường thúc đẩy công suất dây chuyền sản xuất mới

Thị phần khu vực chỉ là một phần của bức tranh; Tốc độ tăng trưởng chung của thị trường tấm nhôm composite dự kiến ​​cũng có vấn đề khi nhà sản xuất quyết định công suất thiết bị phụ trợ sẽ xây dựng vào dây chuyền sản xuất tấm nhôm mới là bao nhiêu. Thị trường mở rộng đều đặn trong nhiều năm thường biện minh cho việc đầu tư vào thiết bị phụ trợ có công suất cao hơn cho hoạt động của dây chuyền sản xuất tấm nền ngay từ đầu, thay vì bổ sung công suất theo từng bước nhỏ hơn sau đó, vì việc trang bị thêm một dây chuyền đang chạy thường gây rối loạn hơn so với việc xác định đủ công suất ngay từ đầu. Biểu đồ dưới đây theo dõi mức tăng trưởng dự kiến ​​của thị trường tấm nhôm composite toàn cầu từ năm 2024 đến năm 2030, dựa trên tốc độ tăng trưởng kép hàng năm do Grand View Research công bố. Nó được trình bày dưới dạng một quỹ đạo ước tính chứ không phải là một kết quả được đảm bảo, vì kết quả thực tế hàng năm phụ thuộc vào chu kỳ xây dựng, quy định khu vực và nguồn nguyên liệu sẵn có.

Grand View Research ước tính thị trường tấm nhôm composite toàn cầu vào khoảng 6,47 tỷ USD vào năm 2024 và dự kiến nó sẽ đạt tới 9,65 tỷ USD vào năm 2030 , phản ánh tốc độ tăng trưởng kép hàng năm vào khoảng 7,0% trong giai đoạn 2025-2030. Mức tăng trưởng bền vững đó có ý nghĩa đối với bất kỳ nhà sản xuất nào đang cân nhắc xem nên bổ sung thêm dây chuyền sản xuất thứ hai hay mở rộng công suất thiết bị bổ sung trên dây chuyền sản xuất bảng điều khiển hiện có, bởi vì nó hàm ý mức tăng trưởng đơn hàng ổn định thay vì tăng đột biến trong thời gian ngắn không phù hợp với việc đầu tư vốn lâu dài. Thị trường tăng trưởng khoảng 7% hàng năm cũng có xu hướng khen thưởng các nhà sản xuất có thể duy trì chất lượng đầu ra ổn định trên quy mô lớn, điều này đặt trọng tâm mới vào các máy phụ trợ giúp giảm sự khác biệt giữa các lô, bao gồm máy trộn khô duy trì việc trộn hợp chất lõi nhất quán và máy cán có khả năng chịu đựng độ dày trong suốt quá trình sản xuất dài. Nghiên cứu tương tự cũng lưu ý rằng phân khúc lớp phủ PVDF là phân khúc sản phẩm lớn nhất vào năm 2024, chỉ ra nhu cầu tiếp tục về thiết bị phủ có khả năng áp dụng các lớp hoàn thiện bền, chịu được thời tiết thay vì các giải pháp thay thế chi phí thấp hơn. Đối với một nhà sản xuất hoặc công ty thương mại đang đánh giá một dây chuyền sản xuất bảng điều khiển mới, quỹ đạo tăng trưởng này hỗ trợ việc chỉ định thiết bị phụ trợ có khoảng trống tích hợp cao hơn khối lượng đặt hàng hiện tại, vì thiết bị chỉ vừa đủ cho sản lượng ngày nay có thể trở thành nút thắt cổ chai trong vòng hai hoặc ba năm nếu thị trường cơ bản tăng trưởng như dự kiến. Điều đáng lưu ý là dự báo này phản ánh xu hướng toàn ngành hơn là sự đảm bảo cho bất kỳ nhà sản xuất riêng lẻ nào và kết quả thực tế sẽ khác nhau tùy theo khu vực, cơ cấu sản phẩm và cơ sở khách hàng. Ngay cả với cảnh báo đó, tính nhất quán của ước tính tăng trưởng trong nhiều năm mang lại cho các nhà hoạch định sản xuất cơ sở hợp lý để nâng cấp thiết bị phụ trợ theo từng giai đoạn thay vì mua hàng một lần, phản ứng chỉ được thực hiện sau khi xuất hiện nút thắt cổ chai.

So sánh vai trò vận hành của các nhóm máy phụ trợ cốt lõi

Không phải mọi thiết bị phụ trợ cho hoạt động của dây chuyền sản xuất tấm nền đều có vai trò giống nhau và việc phân nhóm các máy theo đặc tính vận hành của chúng sẽ giúp làm rõ lý do tại sao một dây chuyền cần nhiều loại khác nhau thay vì một giải pháp chung. Thiết bị ở giai đoạn tạo hình, chẳng hạn như máy san phẳng ba con lăn và máy cán lịch, thường được đánh giá dựa trên tính nhất quán đầu ra và công suất thông lượng, vì công việc của nó là tạo hình vật lý và hiệu chỉnh vật liệu ở tốc độ dây chuyền. Thiết bị xử lý vật liệu, chẳng hạn như sàn nâng, có xu hướng được đánh giá nhiều hơn về tính dễ tích hợp và tính đơn giản trong bảo trì, vì chức năng chính của nó là hỗ trợ di chuyển an toàn hơn là chủ động xử lý vật liệu. Thiết bị phủ và trộn nằm giữa hai nhóm này, góp phần tạo nên độ hoàn thiện của sản phẩm và tính đồng nhất của vật liệu đầu nguồn. Biểu đồ radar bên dưới so sánh ba nhóm thiết bị rộng với năm đặc điểm hoạt động trên thang điểm tương đối từ 1 đến 5, nhằm mục đích thuần túy là so sánh minh họa nhằm hỗ trợ các cuộc thảo luận lập kế hoạch chứ không phải là nghiên cứu điểm chuẩn chính thức.

Việc so sánh radar minh họa một mô hình mà các kỹ sư sản xuất thường nhận ra trong thực tế: thiết bị ở giai đoạn tạo hình như máy san phẳng ba con lăn hoặc máy cán có xu hướng đạt điểm cao nhất về công suất thông lượng và độ nhạy hoàn thiện, vì những máy này trực tiếp tạo hình hoặc chỉnh sửa vật liệu mà khách hàng sẽ kiểm tra bằng mắt sau này. Thiết bị phủ và trộn, bao gồm máy phủ và máy trộn khô, thường đạt điểm cao về tính nhất quán đầu ra, bởi vì đóng góp chính của chúng là khả năng lặp lại, chuẩn bị nguyên liệu đồng đều hơn là tốc độ thô. Thiết bị xử lý như bệ nâng có xu hướng đạt điểm cao nhất về tính dễ tích hợp và tính đơn giản trong bảo trì, phản ánh thực tế rằng thiết kế cơ khí của nó thường đơn giản hơn so với máy tạo hình hoặc phủ, mặc dù vai trò của nó trong việc ngăn ngừa thương tích tại nơi làm việc và hư hỏng vật chất cũng quan trọng trong vận hành. Mức độ tự động hóa khác nhau ở cả ba nhóm tùy thuộc vào cách cấu hình một dây chuyền cụ thể, với việc lắp đặt máy móc phụ trợ cho dây chuyền bảng điều khiển mới hơn ngày càng bao gồm điều khiển logic lập trình để điều chỉnh khoảng cách con lăn, độ dày lớp phủ và thời gian chu kỳ trộn. Không có đặc điểm nào trong số này nên được coi là thứ hạng quan trọng vì dây chuyền sản xuất không thể hoạt động chính xác nếu bất kỳ nhóm nào bị thiếu hoặc có quy mô thấp hơn so với các nhóm khác; Ví dụ: một giai đoạn hình thành nhanh đưa vào một hệ thống xử lý có quy mô nhỏ, chỉ đơn giản là chuyển nút thắt cổ chai xuống hạ lưu thay vì giải quyết nó. Đây là một lý do khiến các nhà lập kế hoạch sản xuất có kinh nghiệm xác định thiết bị phụ trợ là một hệ thống phối hợp thay vì mua máy riêng lẻ chỉ dựa trên giá cả hoặc thời gian sản xuất. Máy cán lịch có độ ổn định đầu ra tuyệt vời sẽ mang lại ít lợi ích nếu máy trộn khô phía trước không thể duy trì mật độ hỗn hợp lõi ổn định, vì vật liệu lõi không nhất quán sẽ xuất hiện dưới dạng biến thể sau này trong dây chuyền bất kể máy cán hoạt động tốt như thế nào. Tương tự như vậy, quá trình thiết lập khuôn ép đùn chữ T hiệu quả có thể bị ảnh hưởng do nền tảng nâng quá chậm hoặc quá nhỏ để theo kịp tốc độ sản xuất tờ giấy liên tục, tạo ra lượng tồn kho sản phẩm dở dang không cần thiết trong xưởng. Việc xem xét các nhóm thiết bị cạnh nhau theo cách này, thay vì xem xét từng máy, có xu hướng làm nổi bật những sự phụ thuộc lẫn nhau này sớm hơn trong quá trình lập kế hoạch, khi đó việc điều chỉnh ít tốn kém hơn nhiều so với sau khi lắp đặt.

Tại sao các dòng Panel chống cháy lại bổ sung thêm thiết bị phụ trợ

Hiệu suất chữa cháy đã trở thành một trong những động lực mạnh mẽ nhất cho việc đầu tư vào dây chuyền sản xuất tấm nền mới trong nhiều năm qua và sự thay đổi này có những hậu quả trực tiếp đối với loại thiết bị phụ trợ cho hoạt động của dây chuyền sản xuất tấm nền mà nhà sản xuất cần. Tấm composite chống cháy loại A2 và loại B1 sử dụng vật liệu lõi chứa khoáng chất hoặc không cháy, hoạt động khác trong quá trình trộn, ép đùn và cán màng so với tấm lõi polyetylen tiêu chuẩn, có nghĩa là máy trộn khô, khuôn chữ T và máy cán trên dây chuyền chống cháy thường được quy định với dung sai khác với dung sai trên dây chuyền tiêu chuẩn. Biểu đồ đo bên dưới cho thấy tốc độ tăng trưởng được báo cáo cho phân khúc bảng tổng hợp chống cháy A2, dựa trên nghiên cứu ngành được công bố, để minh họa nhu cầu về danh mục bảng này đang mở rộng nhanh như thế nào so với thị trường bảng tổng hợp rộng hơn được thảo luận trước đó trong bài viết này.

Nghiên cứu công nghiệp được công bố đưa ra thị trường bảng tổng hợp chống cháy A2 toàn cầu ở mức xấp xỉ 2,6 tỷ USD vào năm 2024 , với mức tăng trưởng dự kiến vào khoảng 5,1 tỷ USD vào năm 2033 , đại diện cho tốc độ tăng trưởng kép hàng năm khoảng 8,1% , nhanh hơn tốc độ tăng trưởng thị trường tấm nhôm composite rộng hơn đã thảo luận trước đó trong bài viết này. Khoảng cách đó có ý nghĩa quan trọng về mặt vận hành vì nó cho thấy nhu cầu về tấm chống cháy đang tăng lên một cách không cân đối, chủ yếu do các quy định xây dựng chặt chẽ hơn và các yêu cầu an toàn khi xây dựng nhà cao tầng chứ không phải chỉ riêng khối lượng xây dựng nói chung. Đối với một nhà sản xuất đã sản xuất các tấm lõi tiêu chuẩn, xu hướng này thường chuyển thành quyết định về việc có nên bổ sung hoặc nâng cấp thiết bị dây chuyền sản xuất hỗ trợ dành riêng cho các sản phẩm chống cháy hay không, thay vì cho rằng thiết bị hiện có có thể được chia sẻ mà không cần sửa đổi. Các hợp chất lõi chứa đầy khoáng chất được sử dụng trong các tấm A2 và B1 thường đặc hơn và mài mòn hơn các hợp chất polyetylen tiêu chuẩn, điều này đặt ra yêu cầu bổ sung về tính nhất quán khi trộn của máy trộn khô và có thể tăng tốc độ mài mòn trên các bộ phận khuôn chữ T nếu thiết bị không được thiết kế với các vật liệu này. Máy cán xử lý các tấm chống cháy cũng thường yêu cầu kiểm soát độ dày tốt hơn, vì các tấm lõi khoáng thường được chỉ định cho các ứng dụng mặt tiền cao tầng, nơi tính nhất quán về mặt hình ảnh trên các khu vực tường lớn được kiểm tra chặt chẽ trong quá trình bàn giao dự án. Các ứng dụng xây dựng tiếp tục thể hiện mục đích sử dụng cuối cùng chủ yếu đối với tấm chống cháy A2, chiếm phần lớn doanh thu của phân khúc theo dữ liệu có sẵn của ngành, điều này củng cố mối liên hệ giữa xu hướng tăng trưởng này và mô hình nhu cầu khu vực dựa trên xây dựng được mô tả trước đó trong biểu đồ doanh thu khu vực. Bộ trao đổi bộ lọc tự động cũng đóng vai trò quan trọng hơn đối với dây chuyền chống cháy, vì các hợp chất chứa đầy khoáng chất có nhiều khả năng tạo ra ô nhiễm dạng hạt trong quá trình ép đùn liên tục hơn so với vật liệu lõi tiêu chuẩn và bộ trao đổi cho phép thay đổi bộ lọc mà không dừng dây chuyền giúp duy trì chất lượng đầu ra mà không phải hy sinh năng suất. Các nhà sản xuất đánh giá xem có nên mở rộng sang sản xuất tấm chống cháy hay không nên cân nhắc tốc độ tăng trưởng nhanh hơn này so với các cân nhắc về thiết bị bổ sung mà nó đưa ra, vì việc mở rộng phân khúc dường như mang tính cấu trúc, gắn liền với các tiêu chuẩn quy định và an toàn, thay vì xu hướng ngắn hạn có khả năng đảo ngược.

Bên trong máy san phẳng ba con lăn: Cấu trúc và chức năng

Bởi vì máy san phẳng ba con lăn là một trong những thiết bị phụ trợ được chỉ định phổ biến nhất để lắp đặt dây chuyền sản xuất tấm panel, nên việc xem xét cấu trúc của nó chi tiết hơn sẽ rất hữu ích. Sơ đồ bên dưới thể hiện hình ảnh đo trục đo đơn giản của máy san phẳng ba con lăn điển hình, với các bộ phận chính được dán nhãn để tham khảo. Loại máy này hoạt động bằng cách đưa cuộn nhôm đi qua một bộ con lăn được định vị chính xác, tác dụng lực uốn được kiểm soát theo các hướng xen kẽ, giúp giảm ứng suất bên trong và làm phẳng bộ nhớ cuộn trước khi vật liệu đến thiết bị phủ hoặc liên kết xuôi dòng.

Như sơ đồ cho thấy, cuộn nhôm đi vào máy dọc theo hướng cấp liệu và đi qua giữa các bộ con lăn san lấp mặt bằng trên và dưới được sắp xếp theo cấu hình so le, đây là nguyên lý cơ học giúp phân biệt máy san lấp mặt bằng với con lăn làm phẳng đơn giản. Vít điều chỉnh kiểm soát khoảng cách dọc giữa các bộ con lăn, cho phép người vận hành tinh chỉnh lực uốn theo độ dày và nhiệt độ vật liệu, vì nhôm dày hơn hoặc cứng hơn đòi hỏi khoảng cách con lăn khác với cuộn dây mỏng, mềm. Khung đế neo toàn bộ cụm con lăn và hấp thụ tải trọng cơ học được tạo ra khi cuộn dây đi qua dưới lực căng, đó là lý do tại sao độ cứng của khung cũng quan trọng đối với việc nâng cao chất lượng như chính độ chính xác của con lăn. Một động cơ truyền động, được đặt ở chân đế của máy trong sơ đồ này, cung cấp năng lượng cho vòng quay của con lăn và thường được khớp với tốc độ dây chuyền ở những nơi khác trong dây chuyền sản xuất để việc cân bằng không trở thành nút cổ chai về tốc độ. Sau khi vật liệu đi qua bộ con lăn cuối cùng, nó sẽ thoát ra ở đầu xả ở trạng thái dẹt, sẵn sàng chuyển sang giai đoạn tiếp theo của dây chuyền sản xuất, cho dù đó là máy ép liên kết, máy tráng hay kho lưu trữ trung gian. Tổng quan về cấu trúc này nhằm mục đích tham khảo chung để hiểu cách thiết bị san lấp mặt bằng phù hợp với dây chuyền sản xuất bảng rộng hơn thay vì là thông số kỹ thuật chi tiết cho bất kỳ mô hình đơn lẻ nào, vì số lượng con lăn, đường kính và cấu hình ổ đĩa chính xác khác nhau giữa các nhà sản xuất và ứng dụng.

Dòng thiết bị phụ trợ của Hongyang Machinery

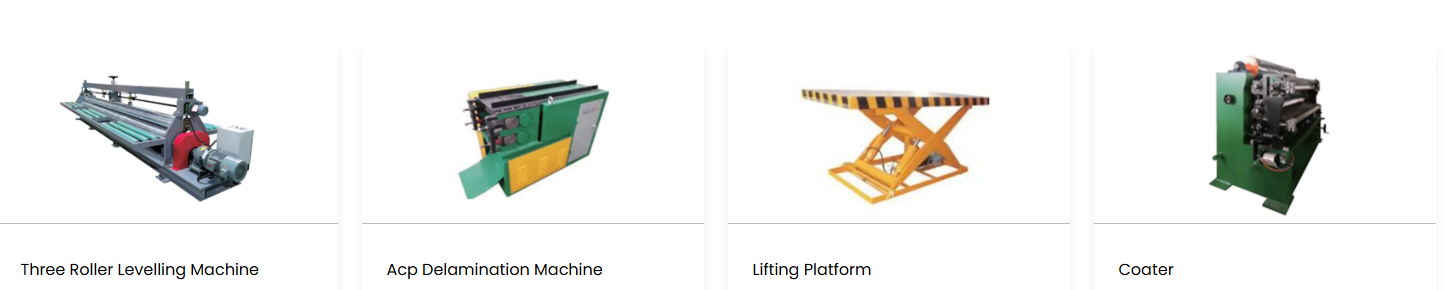

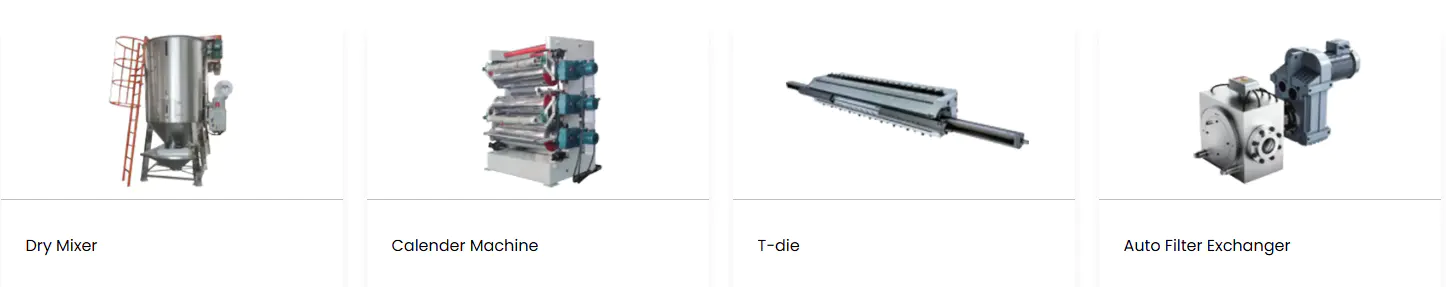

Thiết bị hiển thị bên dưới phản ánh loại thiết bị phụ trợ cho các phạm vi dây chuyền sản xuất tấm mà nhà sản xuất tấm composite kim loại thường đánh giá khi lập kế hoạch hoặc nâng cấp dây chuyền sản xuất, các chức năng chuẩn bị vật liệu, tạo hình, phủ và xử lý. Việc có sẵn các danh mục này từ một nguồn thiết bị duy nhất có thể đơn giản hóa việc phối hợp giữa các máy, vì thiết bị tạo hình, phủ và xử lý được thiết kế để hoạt động cùng nhau có xu hướng tích hợp trơn tru hơn thiết bị có nguồn gốc từ nhiều nhà cung cấp không liên quan với các giao diện điều khiển và dung sai cơ học khác nhau.

Các hạng mục thiết bị phụ trợ tiêu biểu cho dây chuyền sản xuất tấm composite kim loại.

Nhìn qua phạm vi thiết bị này, bạn có thể thấy logic quy trình làm việc rõ ràng: máy trộn khô và máy cán xử lý việc chuẩn bị nguyên liệu và hoàn thiện tính nhất quán, máy san phẳng ba con lăn và máy tráng xử lý chất lượng bề mặt trên lớp vỏ nhôm, khuôn chữ T và bộ trao đổi bộ lọc tự động hỗ trợ ép đùn lõi liên tục và bệ nâng cung cấp trục xử lý vật liệu kết nối từng giai đoạn. Đối với một nhà sản xuất hoặc công ty thương mại tìm nguồn cung ứng thiết bị cho một dây chuyền mới, việc xem xét toàn bộ phạm vi này cùng nhau, thay vì chỉ định riêng từng máy, thường giúp dễ dàng xác nhận rằng tốc độ thông lượng, giao diện điều khiển và dấu chân vật lý tương thích trước khi bắt đầu cài đặt. Người mua so sánh các nhà cung cấp dây chuyền sản xuất thường thấy hữu ích khi sớm yêu cầu loại tổng quan về thiết bị đầy đủ này trong quá trình mua sắm, vì nó cho thấy những lỗ hổng trong sản phẩm của nhà cung cấp, chẳng hạn như nhà sản xuất sản xuất thiết bị tạo hình nhưng không sản xuất thiết bị xử lý tương thích, trước khi những lỗ hổng đó trở thành vấn đề trong quá trình lắp đặt và vận hành.

Cách chọn thiết bị phụ trợ cho đường dây mới hoặc đường dây nâng cấp

Việc lựa chọn thiết bị phụ trợ cho các dự án dây chuyền sản xuất bảng điều khiển thường hoạt động tốt nhất dưới dạng một quy trình có cấu trúc thay vì một loạt các giao dịch mua đột xuất, vì thông số kỹ thuật của mỗi máy phụ thuộc một phần vào các quyết định về thiết bị lân cận. Các yếu tố sau đây thường được các nhà lập kế hoạch sản xuất và nhà sản xuất thiết bị sử dụng để đánh giá các lựa chọn thiết bị phụ trợ trước khi hoàn thiện sơ đồ bố trí dây chuyền.

1. Phù hợp với công suất thông lượng trên toàn dây chuyền, vì giai đoạn hình thành nhanh kết hợp với giai đoạn xử lý chậm hơn chỉ đơn giản là di dời nút thắt cổ chai thay vì giải quyết nó.
2. Xác nhận khả năng tương thích với các loại tấm mục tiêu, đặc biệt là liệu dây chuyền sẽ xử lý tấm lõi polyetylen tiêu chuẩn, tấm lõi A2 hoặc B1 chống cháy hay tấm lõi nhôm tổ ong, vì đặc tính vật liệu lõi ảnh hưởng đến thông số kỹ thuật của máy trộn khô, khuôn chữ T và máy cán.
3. Đánh giá sự tích hợp tự động hóa và điều khiển, đặc biệt là liệu việc điều chỉnh khoảng cách con lăn, độ dày lớp phủ và chu trình trộn có thể được phối hợp thông qua hệ thống điều khiển chung thay vì vận hành độc lập hay không.
4. Xem xét khả năng tiếp cận bảo trì, bao gồm mức độ dễ dàng kiểm tra hoặc thay thế các con lăn, bộ lọc và bộ phận trộn mà không cần ngừng sản xuất kéo dài.
5. Lập kế hoạch để vượt quá số lượng đặt hàng hiện tại, đặc biệt đối với các nhà sản xuất phục vụ các thị trường nơi nhu cầu được dự đoán sẽ tiếp tục tăng trong những năm tới.
6. Xác minh diện tích và sự phù hợp của cơ sở, bao gồm chiều cao trần đối với bệ nâng và tải trọng sàn đối với thiết bị cán và tạo hình nặng hơn.

Các nhà sản xuất thực hiện theo trình tự này trước khi yêu cầu báo giá thường thấy dễ dàng hơn khi so sánh các tùy chọn máy móc hỗ trợ trong dây chuyền sản xuất trên cơ sở tương tự, vì đề xuất của mỗi nhà cung cấp có thể được đánh giá dựa trên cùng các yêu cầu về thông lượng, vật liệu và tích hợp thay vì chỉ so sánh trên các thông số kỹ thuật riêng biệt. Nó cũng làm giảm khả năng phát hiện ra sự không phù hợp sau khi lắp đặt, khi việc điều chỉnh tốn kém hơn đáng kể so với giai đoạn lập kế hoạch.

Những câu hỏi đánh giá này có chủ đích thực tế hơn là thuần túy kỹ thuật, vì các nhà lập kế hoạch sản xuất có kinh nghiệm đã phát hiện ra rằng nhiều thiết bị không khớp bắt nguồn từ các câu hỏi vận hành không được hỏi rõ ràng trong giai đoạn tìm nguồn cung ứng, thay vì bất kỳ thông số kỹ thuật đơn lẻ nào sai trên giấy tờ. Nhà sản xuất tìm nguồn cung ứng thiết bị hỗ trợ để nâng cấp dây chuyền sản xuất bảng điều khiển sẽ được hưởng lợi từ việc xem xét từng danh mục một cách có hệ thống, ghi lại các loại vật liệu hiện tại và dự kiến, định dạng bảng điều khiển và mức sản lượng mục tiêu trước khi yêu cầu báo giá chính thức từ các nhà cung cấp thiết bị. Cách tiếp cận này cũng giúp dễ dàng xác định nơi nào cấu hình thiết bị tiêu chuẩn sẽ đủ và nơi nào có thể cần mức độ tùy chỉnh, chẳng hạn như bệ nâng mở rộng cho các định dạng bảng quá khổ hoặc cấu hình khuôn chữ T được sửa đổi cho chiều rộng tấm không chuẩn, có thể cần thiết để đáp ứng các yêu cầu cụ thể của dự án.

Những cân nhắc về thiết bị phụ trợ cho dây chuyền tấm nhôm tổ ong

Các tấm tổ ong bằng nhôm tổ ong đại diện cho một loại sản phẩm khác biệt so với các ACP lõi phẳng tiêu chuẩn và thiết bị phụ trợ cho cấu hình dây chuyền sản xuất bảng điều khiển được xây dựng xung quanh sản xuất tổ ong khác với thiết bị được thảo luận cho đến nay ở một số khía cạnh. Tấm tổ ong bao gồm hai lớp vỏ nhôm liên kết với một lõi nhôm tổ ong nhẹ, được sản xuất riêng biệt trên các máy lõi tổ ong chuyên dụng trước khi kết hợp với lớp vỏ ngoài trên dây chuyền cán mỏng. Bởi vì bản thân lõi tổ ong là một sản phẩm trung gian được sản xuất chứ không phải là hợp chất ép đùn hoặc hỗn hợp, nên vai trò của thiết bị phụ trợ thay đổi phần nào so với dòng ACP tiêu chuẩn: máy trộn khô và khuôn chữ T trở nên ít tập trung hơn, trong khi thiết bị xử lý chính xác và máy san lấp mặt bằng có tầm quan trọng tương đối lớn hơn.

Lớp vỏ nhôm được sử dụng trong các tấm tổ ong vẫn cần được làm phẳng trước khi liên kết, vì những lý do tương tự được mô tả trước đó trong bài viết này liên quan đến độ cong của cuộn dây và ứng suất bên trong, do đó, máy san phẳng ba con lăn vẫn là thành phần tiêu chuẩn ngay cả trên các dây chuyền tập trung vào tổ ong. Các bệ nâng cũng thường được sử dụng nhiều hơn trên các dòng tấm tổ ong, vì các tấm lõi tổ ong, mặc dù nhẹ so với kích thước của chúng, nhưng thường được sản xuất và lưu trữ ở dạng tấm khổ lớn đòi hỏi phải xử lý cẩn thận, cân bằng để tránh làm nát cấu trúc tế bào trước khi liên kết. Lớp phủ vẫn phù hợp để hoàn thiện các bề mặt nhôm lộ ra ngoài, đặc biệt khi các tấm tổ ong được chỉ định cho các ứng dụng kiến ​​trúc nơi hình dáng bề mặt được kiểm tra chặt chẽ. Ngược lại, máy cán lịch được sử dụng có chọn lọc hơn trên các dây chuyền tổ ong, thường được áp dụng cho vật liệu da trước khi liên kết thay vì cho chính tấm tổ ong đã hoàn thiện, vì việc nén cấu trúc tổ ong đã hoàn thiện sẽ làm hỏng hình dạng tế bào mang lại cho các tấm này lợi thế về độ bền trên trọng lượng. Đối với các nhà sản xuất đang xem xét việc mở rộng từ sản xuất ACP lõi phẳng tiêu chuẩn sang sản xuất tấm tổ ong, sự thay đổi ưu tiên thiết bị phụ trợ này đáng được lên kế hoạch sớm, vì dây chuyền được cấu hình hoàn toàn xoay quanh sản xuất lõi dựa trên ép đùn thường sẽ cần thêm khả năng xử lý và cân bằng, thay vì sao chép đơn giản các thiết bị hiện có để phù hợp với việc sản xuất tấm tổ ong một cách hiệu quả.

Giới thiệu về Công ty TNHH Thiết bị máy móc Zhangjiagang Hongyang

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. là một doanh nghiệp quốc gia chuyên nghiên cứu, phát triển và sản xuất thiết bị thông minh cho vật liệu composite kim loại, cung cấp các giải pháp dây chuyền sản xuất có hệ thống cho ngành vật liệu xây dựng toàn cầu. Công ty đóng vai trò là đơn vị soạn thảo tiêu chuẩn ngành quản lý các tấm composite kim loại không cháy được sử dụng trong trang trí kiến ​​trúc và giữ vị trí thành viên hội đồng thường trực trong Chi nhánh Kim loại của Liên đoàn Vật liệu Xây dựng Trung Quốc, phản ánh vai trò liên tục của công ty trong việc định hình các tiêu chuẩn kỹ thuật cho ngành. Dòng sản phẩm cốt lõi của Hongyang Machinery bao gồm ba hệ thống công nghệ chính: dây chuyền sản xuất tấm composite nhôm chống cháy, máy lõi nhôm tổ ong và dây chuyền sản xuất tấm composite kim loại lõi tổ ong nhôm và dây chuyền sản xuất tấm composite kim loại tùy chỉnh đa chức năng. Các hệ thống này cùng nhau bao gồm 12 loại dây chuyền sản xuất cao cấp, bao gồm thiết bị cho vật liệu chống cháy loại A2 và B1, tấm composite kim loại lõi nhôm ba chiều và các sản phẩm dòng nhôm tổ ong, cùng với các loại thiết bị hỗ trợ dây chuyền sản xuất tấm nền được mô tả trong suốt bài viết này. Các nhà sản xuất và nhà bán buôn đánh giá dây chuyền sản xuất tấm composite kim loại mới hoặc nâng cấp có thể xem xét phạm vi thiết bị của Hongyang Machinery như một hệ thống phối hợp bao gồm các giai đoạn chuẩn bị, tạo hình, phủ và xử lý vật liệu, thay vì tìm nguồn cung ứng máy riêng lẻ từ nhiều nhà cung cấp không liên quan. Cách tiếp cận phối hợp này phản ánh logic lập kế hoạch tương tự được mô tả trước đó trong bài viết này: thông lượng, khả năng tương thích vật liệu, tích hợp tự động hóa, quyền truy cập bảo trì và sự phù hợp của cơ sở sẽ dễ dàng điều chỉnh hơn khi thiết bị trên toàn dây chuyền được thiết kế với giao diện điều khiển chung và dung sai cơ học nhất quán. Là một nhà sản xuất nằm trong chuỗi cung ứng vật liệu xây dựng, sự tham gia của Hongyang Machinery trong việc soạn thảo các tiêu chuẩn ngành cho tấm composite kim loại không cháy cũng có nghĩa là công việc thiết kế dây chuyền sản xuất của họ được thông báo dựa trên những cân nhắc về an toàn cháy nổ và quy chuẩn xây dựng đang thúc đẩy sự tăng trưởng trong phân khúc tấm chống cháy A2 và B1 đã thảo luận trước đó, thay vì coi thiết kế thiết bị hỗ trợ dây chuyền sản xuất tấm bảng tách biệt với các xu hướng quy định này.

Câu hỏi thường gặp

Câu 1: Thiết bị phụ trợ cho dây chuyền sản xuất tấm nền là gì?

Thiết bị phụ trợ thường đề cập đến các máy hỗ trợ quá trình tạo hình hoặc liên kết chính, bao gồm máy san phẳng, máy tách lớp, bệ nâng, máy phủ, máy trộn khô, máy cán, khuôn chữ T và bộ trao đổi bộ lọc tự động, mỗi loại xử lý một giai đoạn cụ thể của việc chuẩn bị, tạo hình hoặc xử lý vật liệu.

Câu hỏi 2: Tại sao cần có máy san phẳng ba con lăn trước khi dán hoặc phủ?

Cuộn nhôm giữ lại độ cong và ứng suất bên trong từ quá trình cán và cuộn, đồng thời máy san phẳng ba con lăn sẽ khắc phục điều này trước khi vật liệu bước vào giai đoạn liên kết hoặc phủ, làm giảm độ gợn sóng có thể nhìn thấy được trên tấm hoàn thiện.

Câu 3: Bộ trao đổi bộ lọc tự động giúp dây chuyền sản xuất liên tục như thế nào?

Bộ trao đổi bộ lọc tự động cho phép thay thế các bộ lọc bị ô nhiễm trong dòng polymer nóng chảy mà không dừng quá trình đùn, giúp duy trì chất lượng vật liệu lõi ổn định trong khi vẫn giữ cho dây chuyền sản xuất hoạt động liên tục.

Q4: Các dòng panel chống cháy có cần các thiết bị phụ trợ khác nhau không?

Tấm lõi A2 và B1 chống cháy sử dụng các hợp chất chứa đầy khoáng chất đậm đặc hơn, hoạt động khác trong quá trình trộn và ép đùn so với vật liệu lõi polyetylen tiêu chuẩn, do đó, máy trộn khô, khuôn chữ T và máy cán trên dây chuyền chống cháy thường được chỉ định với dung sai điều chỉnh.

Câu 5: Thiết bị phụ trợ có nên lấy từ một nhà sản xuất không?

Tìm nguồn cung ứng thiết bị tạo hình, phủ và xử lý từ một nhà sản xuất duy nhất thường đơn giản hóa việc tích hợp, vì giao diện điều khiển, tốc độ thông lượng và dung sai cơ học có nhiều khả năng tương thích hơn so với thiết bị kết hợp từ nhiều nhà cung cấp không liên quan.

Câu 6: Sản xuất tấm nhôm tổ ong có cần các thiết bị phụ trợ khác nhau không?

Các dòng sản phẩm bảng tổ ong phụ thuộc nhiều vào thiết bị xử lý và san lấp mặt bằng chính xác hơn so với máy trộn khô hoặc khuôn chữ T, vì lõi tổ ong được sản xuất riêng trên các máy lõi chuyên dụng trước khi được liên kết với các lớp vỏ nhôm đã được san phẳng.
