Sự khác biệt giữa bảng ACP và bảng ACP là gì?

Khi chỉ định hệ thống bảng điều khiển cho tấm ốp, bảng hiệu hoặc trang trí nội thất, các kiến trúc sư và nhóm mua sắm thường xuyên gặp phải các thuật ngữ tờ ACP và Bảng ACP . Mặc dù cả hai từ viết tắt đều có cùng các chữ cái nhưng chúng mang ý nghĩa khác nhau về ý nghĩa đối với hình thức sản phẩm, phương pháp sản xuất và phạm vi ứng dụng. Hiểu được sự khác biệt này là vấn đề quan trọng trước khi chọn một Dây chuyền sản xuất tấm nhôm composite A2 B1 PE đa chức năng (ACP) , vì dòng bạn chọn phải phù hợp với danh mục sản phẩm bạn dự định sản xuất trên quy mô lớn. Bài viết này làm rõ thuật ngữ, giải thích các thông số kỹ thuật tách biệt hai dạng sản phẩm và chỉ ra cách thiết bị sản xuất hiện đại -- bao gồm cả dòng chống cháy cấp A2 và cấp B1 -- đáp ứng đồng thời cả hai thị trường.

Xác định Bảng ACP và Bảng ACP: Sự khác biệt cốt lõi

Trong ngành vật liệu xây dựng, tờ ACP đề cập đến vật liệu composite thô, chưa qua chế biến khi nó được đưa ra khỏi dây chuyền sản xuất - một tấm cắt phẳng hoặc cuộn liên tục bao gồm hai lớp nhôm được liên kết với một vật liệu lõi (PE, khoáng chất FR hoặc chất độn không cháy A2). Tấm là vật liệu cơ bản. Một Bảng ACP Ngược lại, là một bộ phận được chế tạo đã được cắt, định tuyến, gấp lại và được lắp hệ thống thu hồi hoặc khung để có thể lắp đặt trực tiếp lên mặt tiền tòa nhà hoặc lớp nền bên trong. Trong ngôn ngữ mua sắm thực tế, người mua để sản xuất tiếp theo thường chỉ định "tấm ACP", trong khi những người mua bộ rèm treo sẵn sàng lắp đặt chỉ định "bảng ACP".

Việc phân loại vật liệu cốt lõi là thông số kỹ thuật có tính hệ quả nhất ở cả hai dạng sản phẩm. Tấm lõi PE tiêu chuẩn có phân loại khả năng cháy loại C hoặc D theo EN 13501-1; ACP chống cháy cấp B1 đạt loại B hoặc cao hơn (khả năng cháy hạn chế); và ACP không cháy cấp A2 đạt đến loại A2, nghĩa là vật liệu đóng góp nhiên liệu không đáng kể trong đám cháy. Các yêu cầu pháp lý ở hầu hết các thị trường Châu Âu, Trung Đông và Châu Á hiện bắt buộc phải phân loại A2 hoặc B1 cho lớp ốp bên ngoài trên các độ cao tòa nhà nhất định, điều này đã thúc đẩy đầu tư đáng kể vào dây chuyền sản xuất ACP chống cháy chuyên dụng.

Dây chuyền sản xuất ACP tạo ra cả hai dạng sản phẩm như thế nào

A Dây chuyền sản xuất tấm nhôm composite A2 B1 PE đa chức năng (ACP) là thiết bị đầu nguồn tạo ra tấm đế. Nó kết hợp máy tháo cuộn vỏ nhôm, trạm tiền xử lý, máy đùn lõi (đối với PE hoặc hợp chất chứa đầy khoáng chất), bộ phận cán/ép, băng tải làm mát và hệ thống rạch và cắt theo chiều dài chính xác. Trong cấu hình A2, máy đùn được thay thế hoặc bổ sung bằng trạm liên kết cuộn dành cho lõi khoáng không cháy được chế tạo sẵn, vì vật liệu độn vô cơ không thể được xử lý nóng chảy giống như nhựa nhiệt dẻo PE.

Từ "đa chức năng" trong tên thiết bị chỉ ra rằng một dây chuyền có thể chuyển đổi giữa các vật liệu lõi PE, B1 và ​​A2 bằng cách điều chỉnh bộ cấp lõi và các thông số nhiệt độ cán màng, thay vì yêu cầu các máy hoàn toàn riêng biệt cho từng loại sản phẩm. Tính linh hoạt này có ý nghĩa quan trọng về mặt thương mại: các nhà sản xuất có thể phục vụ các thị trường quản lý khác nhau -- từ PE tiêu chuẩn cho bảng hiệu đến A2 cho tấm ốp mặt tiền nhà cao tầng -- mà không cần đầu tư vốn trùng lặp.

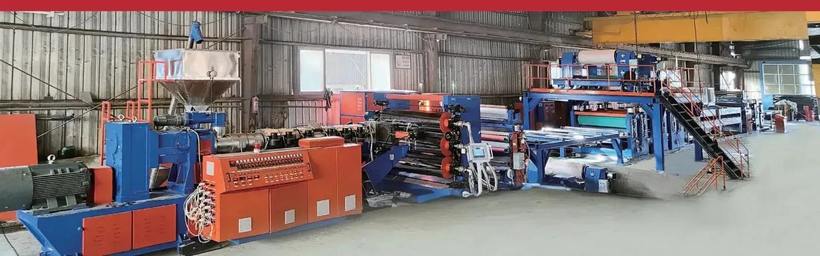

Dây chuyền sản xuất tấm nhôm composite A2 B1 PE đa chức năng do Zhangjiagang Hongyang Machinery Equipment Co., Ltd sản xuất.

Đường trình bày ở trên tích hợp phần ép đùn/cán màng (trái), phần ép cuộn và liên kết chính xác (giữa), và băng tải cắt và bóc tách (phải). Sự sắp xếp nhỏ gọn giúp giảm thiểu việc xử lý vật liệu giữa các trạm, giúp cải thiện trực tiếp tính nhất quán liên kết và giảm nguy cơ bong tróc giữa các lớp -- một thông số chất lượng quan trọng đối với cả sản phẩm cấp B1 và ​​cấp A2 dành cho các ứng dụng mặt tiền nhà cao tầng.

Sơ đồ chú thích 3D: Cấu trúc lớp bảng ACP

Biểu đồ đẳng cự bên dưới minh họa cách xếp lớp bên trong của tấm nhôm composite tiêu chuẩn được sản xuất bởi dây chuyền sản xuất ACP đa chức năng. Hiểu mặt cắt này là cơ sở để đánh giá lý do tại sao việc phân loại lửa lại khác nhau đáng kể giữa các loại PE, B1 và ​​A2.

Mặt cắt đẳng cự ở trên cho thấy cấu trúc ba phần chung cho tất cả các sản phẩm ACP: lớp phủ bề mặt trên cùng (thường là sơn PVDF hoặc PE), hai lớp vỏ nhôm mỏng và vật liệu lõi trung tâm. Lõi là điểm khác biệt chính giữa các loại: lõi PE tiêu chuẩn nhẹ và linh hoạt nhưng dễ cháy, lõi chứa đầy khoáng chất B1 chứa chất phụ gia chống cháy làm chậm quá trình đánh lửa và lõi vô cơ A2 - bao gồm phần lớn là hydroxit khoáng hoặc canxi silicat - không giải phóng đáng kể khí dễ cháy khi tiếp xúc với ngọn lửa. Tổng độ dày từ 3 đến 6 mm được hiển thị là tiêu chuẩn cho các sản phẩm cấp mặt tiền, với các tấm dày hơn thường dành riêng cho các ứng dụng kết cấu hoặc có tác động cao. Lớp phủ, mặc dù chỉ dày vài micron, quyết định cả độ bền màu (lớp phủ PVDF thường đảm bảo khả năng chống phấn 10 năm) và mức độ đóng góp dễ cháy ban đầu ở bề mặt tấm. Việc nhận biết cấu trúc phân lớp này giúp các nhóm thu mua đặt câu hỏi phù hợp về thước đo lớp vỏ, thành phần lõi và thông số lớp phủ khi tìm nguồn cung ứng từ nhà sản xuất dây chuyền sản xuất ACP.

Nhu cầu thị trường toàn cầu: Tăng trưởng ACP chống cháy A2 và B1

Sau các vụ cháy lớn ở mặt tiền ở nhiều quốc gia trong những năm 2010, các cơ quan quản lý trên toàn thế giới đã dần thắt chặt các yêu cầu về khả năng cháy của tấm ốp. Đạo luật An toàn Tòa nhà năm 2022 của Vương quốc Anh quy định tấm ốp loại A2 cho tất cả các tòa nhà dân cư mới cao trên 11 mét. Các quy định tương tự hiện được áp dụng ở Đức (MBO Musterbauordnung, hạng A2 trên 7 tầng), UAE (Thông tư Phòng thủ Dân sự Dubai số 7/2013) và Úc (NCC 2022, Điều khoản C2D8). Những thay đổi về quy định này đã định hình lại cơ bản nền kinh tế sản xuất ACP: nhu cầu về dây chuyền A2 và B1 đã tăng đáng kể trong khi công suất PE tiêu chuẩn phải đối mặt với những hạn chế ngày càng tăng ở các phân khúc cao tầng.

Biểu đồ thanh ngang ở trên phản ánh thành phần thị trường ACP toàn cầu ước tính theo cấp độ chống cháy tính đến năm 2024. Lớp chống cháy B1 chiếm thị phần lớn nhất khoảng 34% , được thúc đẩy bởi sự áp dụng mạnh mẽ ở Trung Đông, Đông Nam Á và Đông Âu, nơi các quy chuẩn xây dựng đã được cập nhật nhưng các yêu cầu đầy đủ về A2 vẫn chưa phổ biến. Thị phần ACP loại A2 đã tăng lên khoảng 28% -- tăng đáng kể từ mức dưới 10% trước năm 2017 -- khi các thị trường Anh, Đức và Scandinavia thực thi các yêu cầu về khả năng không cháy. ACP lõi PE tiêu chuẩn giữ lại 26% thị phần, chủ yếu tập trung vào bảng hiệu, ứng dụng nội thất và thị trường nơi các quy định về chiều cao mặt tiền chưa yêu cầu cấp cao hơn. Nhôm tổ ong và các sản phẩm composite đặc biệt chiếm 12% còn lại, phục vụ các ứng dụng mặt tiền cao cấp và liền kề hàng không vũ trụ. Sự thay đổi trong phân phối nhu cầu này là lý do chính khiến các nhà sản xuất thiết bị ACP hiện đại phát triển các dây chuyền đa chức năng có khả năng chuyển đổi giữa các chế độ sản xuất PE, B1 và ​​A2 trong một nền tảng duy nhất.

Thông số kỹ thuật: Đường dây ACP đa chức năng phải mang lại điều gì

Một dây chuyền sản xuất tuyên bố có thể xử lý đồng thời các loại A2, B1 và PE phải đáp ứng một số yêu cầu kỹ thuật khắt khe. Độ bền liên kết giữa lớp vỏ nhôm và lõi phải luôn vượt quá 120 N/25 mm (độ bền lớp vỏ theo GB/T 17748 hoặc EN 1396) bất kể loại lõi. Tốc độ đường truyền đối với loại PE thường là 8--15 m/phút; Liên kết cuộn A2 có thể chạy chậm hơn ở tốc độ 4--8 m/phút do áp lực cán cao hơn cần thiết để đạt được độ bám dính thích hợp với lõi vô cơ. Công suất chiều rộng thường dao động từ 1.220 mm đến 1.600 mm để đáp ứng các tiêu chuẩn tấm quốc tế.

Kiểm soát độ dày lõi là một thông số quan trọng khác: các biến thể vượt quá -0,1 mm trên chiều rộng của tấm loại A2 tạo ra độ gợn sóng bề mặt có thể nhìn thấy sau khi lắp đặt, đặc biệt là trên các hệ thống bảng khổ lớn. Điều này đòi hỏi cả cảm biến khe hở cuộn chính xác và điều khiển phản hồi thời gian thực của máy ép cán. Độ đồng đều nhiệt độ trên toàn bộ chiều rộng của chốt cán phải được giữ trong khoảng -3 độ C đối với da được phủ PVDF, vì sự chênh lệch nhiệt độ gây ra sự giãn nở nhiệt khác nhau dẫn đến hiện tượng cong hoặc xoắn.

Biểu đồ cột ở trên so sánh phạm vi tốc độ vận hành điển hình cho các chế độ sản xuất PE, B1 và A2 trên dây chuyền ACP đa chức năng. Sản xuất PE tiêu chuẩn đạt tốc độ cao nhất (8--15 m/phút) bởi vì ép đùn và liên kết nhựa nhiệt dẻo là một quá trình liên tục được tối ưu hóa tốt, cho phép thông lượng nhanh hơn. Cấp chống cháy B1 chạy ở tốc độ 6--12 m/phút, do độ nhớt cao hơn của hợp chất PE chứa đầy khoáng chất đòi hỏi thời gian lưu trú bổ sung trong rãnh cán màng để đảm bảo hình thành liên kết dính đầy đủ. Loại không cháy A2 yêu cầu tốc độ chậm nhất (4--8 m/phút) vì liên kết cuộn của tấm lõi vô cơ cứng với lớp vỏ nhôm đòi hỏi áp suất tiếp xúc cao và quản lý nhiệt độ cẩn thận để ngăn chặn sự phân tách ở bề mặt dính. Các nhà cung cấp thiết bị yêu cầu tốc độ đồng đều trên cả ba loại nên được yêu cầu cung cấp kết quả kiểm tra độ bền liên kết được ghi lại ở tốc độ định mức, vì công suất và chất lượng được liên kết trực tiếp trong kỹ thuật cán màng. Một dây chuyền đa chức năng có thể xử lý thực sự cả ba cấp độ là một thành tựu kỹ thuật quan trọng chứ không phải là một sự thay đổi thông số đơn giản.

So sánh radar: Thuộc tính hiệu suất của lớp PE, B1 và A2

Việc chọn cấp độ ACP phù hợp bao gồm việc cân bằng đồng thời nhiều khía cạnh hiệu suất. Sơ đồ radar bên dưới so sánh các loại PE, B1 và ​​A2 trên sáu thuộc tính chính: an toàn cháy nổ, hiệu quả về trọng lượng, độ phẳng, khả năng xử lý dễ dàng, khả năng cạnh tranh về chi phí và phạm vi tuân thủ quy định. Không có loại nào đạt điểm cao nhất trên tất cả các trục, đó là lý do tại sao các nhà sản xuất có thể sản xuất cả ba loại bằng một dây chuyền sẽ nắm giữ lợi thế cạnh tranh về cơ cấu.

Sơ đồ radar minh họa rõ ràng rằng ACP lõi PE đạt điểm cao nhất về hiệu quả trọng lượng, khả năng xử lý dễ dàng và khả năng cạnh tranh về chi phí -- điều này giải thích sự thống trị liên tục của nó trong các ứng dụng nội thất, bảng hiệu và nhà thấp tầng nơi các quy định về phòng cháy cho phép. ACP cấp A2 dẫn đầu về phạm vi tuân thủ quy định và an toàn cháy nổ , làm cho nó trở thành thông số kỹ thuật ưu tiên cho bất kỳ dự án nào được quản lý bởi các quy tắc không cháy nghiêm ngặt. Các sản phẩm cấp B1 chiếm vị trí trung bình trên hầu hết các trục, mang lại sự cân bằng về hiệu suất chữa cháy được cải thiện so với PE tiêu chuẩn với khả năng xử lý tốt hơn và chi phí thấp hơn so với A2. Điểm số về độ phẳng được gộp chặt chẽ giữa B1 và ​​A2, phản ánh các yêu cầu về độ chính xác mà cả hai cấp đặt ra. Sự khác biệt về mức độ dễ dàng xử lý giữa PE (95%) và A2 (50%) giải thích tại sao dây chuyền sản xuất đa chức năng yêu cầu điều khiển phức tạp hơn khi chuyển sang chế độ A2: tốc độ chậm hơn, áp suất cán cao hơn và dung sai nhiệt độ chặt chẽ hơn, tất cả đều yêu cầu tích hợp cảm biến và tự động hóa tiên tiến hơn so với dây chuyền chỉ có PE yêu cầu.

Xu hướng công nghệ dây chuyền sản xuất: Áp dụng điều khiển thông minh

Sự thay đổi quan trọng nhất trong kỹ thuật dây chuyền sản xuất ACP trong thập kỷ qua là việc tích hợp hệ thống giám sát kỹ thuật số và điều khiển thông minh. Các dòng ACP ban đầu dựa vào điều khiển PLC tham số cố định; dây chuyền đa chức năng hiện đại kết hợp đo độ dày thời gian thực (sử dụng cảm biến tia laser hoặc tia beta), kiểm soát độ căng trên các trạm tháo cuộn vỏ nhôm, điều chỉnh nhiệt độ vòng kín của cuộn cán và cổng loại bỏ chất lượng tự động. Những khả năng này không phải là sự nâng cấp về mặt thẩm mỹ -- chúng ảnh hưởng trực tiếp đến tính nhất quán của liên kết cấp A2, điều này ít gây ra hiện tượng lệch tham số hơn so với sản xuất PE.

Biểu đồ đường theo dõi việc áp dụng nhanh chóng các hệ thống điều khiển thông minh khi lắp đặt đường dây ACP mới từ năm 2015 đến năm 2025. Chỉ 10% dây chuyền mới được lắp đặt trong năm 2015 có tính năng giám sát quy trình kỹ thuật số vòng kín ; đến năm 2023, con số đó đã tăng lên 72%, với tỷ lệ thâm nhập ước tính vào năm 2025 là 85%. Sự tăng tốc này được thúc đẩy bởi ba lực hội tụ: yêu cầu chất lượng ngày càng tăng của sản xuất loại A2, việc thắt chặt các tiêu chuẩn về độ phẳng và tách lớp quốc tế (như chu kỳ sửa đổi GB/T 17748) và chi phí giảm của cảm biến công nghiệp và phần cứng PLC. Các nhà sản xuất đầu tư vào dây chuyền đa chức năng ngày nay hầu như chỉ định điều khiển lực căng servo, máy đo độ dày bằng laser và hệ thống HMI dựa trên công thức lưu trữ các bộ thông số dành riêng cho cấp độ, cho phép thay đổi nhanh chóng và lặp lại giữa các chế độ sản xuất PE, B1 và ​​A2. Các dây chuyền vẫn dựa vào việc điều chỉnh tham số thủ công đang gặp bất lợi về chất lượng ngày càng tăng khi sản xuất loại A2.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Năng lực cốt lõi

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. là một doanh nghiệp quốc gia chuyên về R&D và sản xuất thiết bị thông minh cho vật liệu composite kim loại, cung cấp các giải pháp có hệ thống cho ngành vật liệu xây dựng toàn cầu. Với tư cách là đơn vị soạn thảo tiêu chuẩn cho Tấm composite kim loại không cháy để trang trí kiến ​​trúc và là thành viên hội đồng thường trực của Chi nhánh kim loại của Liên đoàn vật liệu xây dựng Trung Quốc, công ty chiếm một vị trí được công nhận trong hệ sinh thái tiêu chuẩn ngành.

Danh mục sản phẩm cốt lõi của công ty bao gồm ba hệ thống công nghệ chính: dây chuyền sản xuất tấm composite nhôm chống cháy, máy lõi nhôm tổ ong và dây chuyền sản xuất tấm composite kim loại lõi tổ ong và dây chuyền sản xuất tấm composite kim loại tùy chỉnh đa chức năng. Các hệ thống này bao gồm tổng cộng 12 loại dây chuyền sản xuất cao cấp, bao gồm dây chuyền vật liệu chống cháy cấp A2 và B1, thiết bị bảng tổng hợp kim loại lõi nhôm 3D và đầy đủ các nền tảng sản xuất loạt nhôm tổ ong.

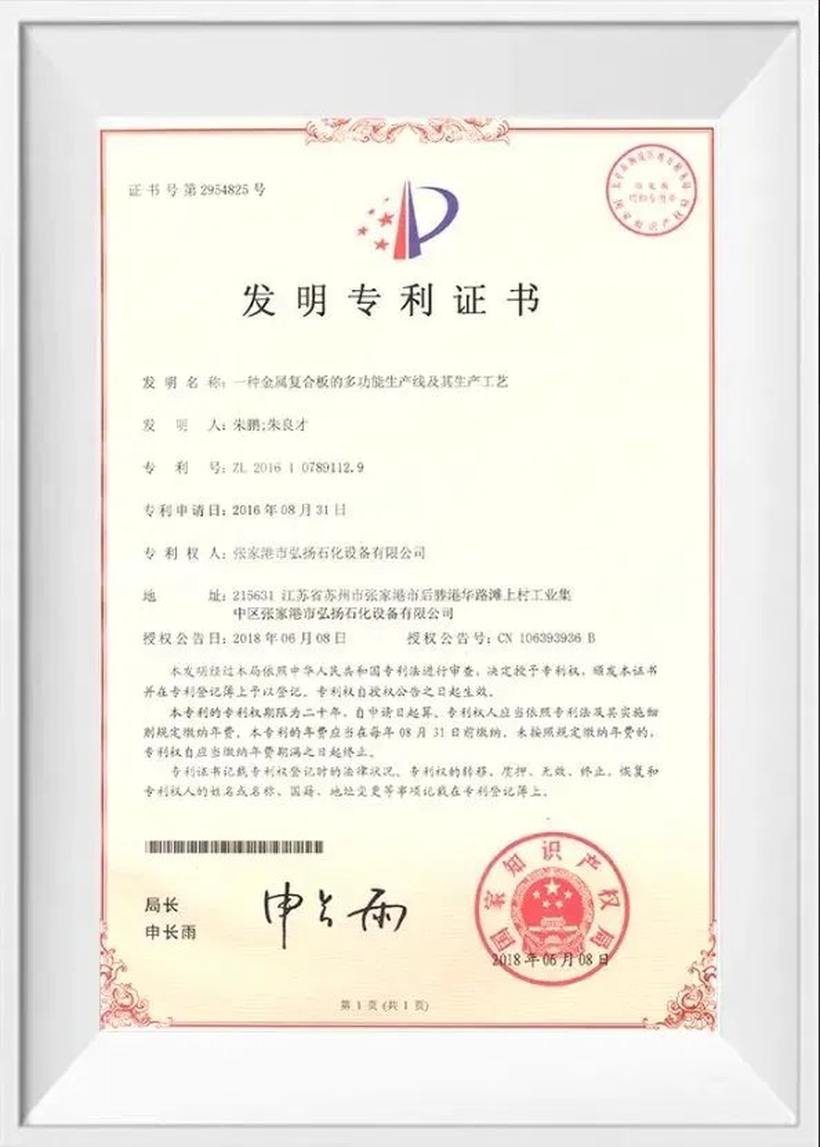

Giấy chứng nhận bằng sáng chế bên dưới - bằng sáng chế ZL 2016 1 0789112.9, được cấp tháng 6 năm 2018 - bao gồm quy trình sản xuất và dây chuyền sản xuất tấm composite kim loại đa chức năng của công ty, do các nhà phát minh Zhu Peng và Zhu Liangcai phát triển. Bằng sáng chế này phản ánh những cải tiến kỹ thuật độc quyền cho phép một dây chuyền duy nhất xử lý nhiều loại vật liệu cốt lõi cần thiết cho các cấp sản xuất A2, B1 và ​​PE.

Giấy chứng nhận bằng sáng chế phát minh số ZL 2016 1 0789112.9 -- Dây chuyền và quy trình sản xuất bảng tổng hợp kim loại đa chức năng, được cấp tháng 6 năm 2018.

Kịch bản ứng dụng: Trường hợp vấn đề về đặc điểm bảng ACP và bảng điều khiển

Sự khác biệt giữa bảng so với bảng không chỉ mang tính học thuật -- nó còn có ý nghĩa liên quan đến việc mua sắm trực tiếp, hậu cần và kiểm soát chất lượng. Khi một cửa hàng chế tạo mua tấm ACP từ nhà sản xuất hoặc nhà phân phối dây chuyền sản xuất, họ sẽ nhận được các tấm phẳng (thường có kích thước 1.220 mm x 2.440 mm hoặc chiều rộng cuộn liên tục lên đến 1.600 mm), sau đó họ sẽ định tuyến, gấp và đóng khung bằng máy định tuyến CNC và nhấn phanh. Dung sai độ phẳng, độ bền bong tróc và độ đồng nhất của lõi của tấm xác định độ chính xác của các góc của tấm được chế tạo và mức độ bề mặt sẽ vẫn mịn sau khi định tuyến CNC loại bỏ khoảng 2/3 độ sâu lõi ở các đường hồi.

Đối với các nhà thầu vách kính chỉ định tấm ACP, hình dạng tấm hoàn thiện -- độ sâu hồi chuyển, kích thước mặt, bán kính góc, mẫu lỗ lắp -- phải tuân theo bản vẽ của dự án. Trong bối cảnh này, độ phẳng của tấm nền sau khi chế tạo (cung sau định tuyến) và độ ổn định kích thước lâu dài của nó trong chu trình nhiệt là mối quan tâm hàng đầu. Tấm loại A2 sử dụng lõi khoáng mật độ cao có hệ số giãn nở nhiệt thấp hơn tấm lõi PE (khoảng 21 x 10^-6/K đối với lõi PE so với 17 x 10^-6/K đối với khoáng chất A2), có nghĩa là tấm A2 chế tạo có ít chuyển động nhiệt hơn khi sử dụng -- một lợi ích hữu hình cho hệ thống mặt tiền tấm lớn với dung sai mối nối chặt chẽ.
